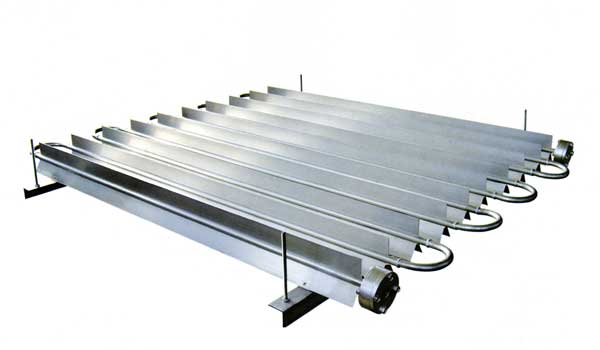

冷庫建造所使用的節能鋁排管蒸發器設計為多片鋁合金翼片管，翼片管兩端由U型彎頭串接而成的冷排，主要用于5°C~-35°C冷庫制冷系統。那么，冷庫建造節能鋁排管的連接及注意事項都有哪些呢？本章小編就給大家分享幾點相關知識。
1、根據鋁排規格型號，可用一塊或幾塊組成1－N組，用多路分液頭和回氣匯管并聯連接至制冷系統中。若冷庫所用鋁排數量較多，可多組并聯以減少氣流阻力，提高制冷效率。
2、鋁排每路制冷量約1.5kW～2kW 左右，即45米-60米長的翼片管。
3、采用分液器連接，需配置外平衡式膨脹閥，其感溫包應固定在平衡管向回氣匯管方向100mm處。
4、分液頭安裝時蓮蓬頭垂直向上，保持制冷劑液面水平，回氣匯管水平放置。
5、鋁排安裝時應加裝回氣過濾器，以確保壓縮機使用。當壓縮機高于鋁排位置時，需加反油彎，垂直高度5m左右加1個，10m左右加2個，水平管路安裝時應留有坡度。
6、銅鋁接頭出廠時已焊接封頭，連接時銅管切勿直接圍彎，應從焊口處切斷或焊掉封頭，用90度銅彎管或Φ16銅管直接焊接至分液器。
7、分液頭細管為Φ5/6，鋁排銅鋁接頭進口管為Φ22，兩者之間的連接管道為Φ16銅管，不能將Φ5/6的銅管從分液頭細管一直連接至銅鋁頭，否則會因節流降壓過大而影響制冷。
8、銅鋁接頭出口管至回氣匯管間的連接管用Φ22的銅管。
9、鋁排每路銅鋁接頭處出廠時焊接單相氣閥，已充氮氣，安裝時先檢查氣閥有無氣壓，若無氣壓，應重新充氮氣試漏，若出現漏氣請與生產廠家聯系解決。
10、電熱線按三相四線供電，按附圖C說明，從接線盒內給電，同時應配置電熱化霜溫控繼電器、化霜時間可調繼電器、電熱線漏電保護，對電熱化霜系統三重保護，確保電熱化霜系統正常的工作。
11、出廠鋁排安裝的電熱線，每個回路上都要安裝一個溫控保護元件，安裝時注意應將溫控元件夾在鋁合金翼片管上，保證其不會掉落損壞。
12、鋁排用吊鉤或金屬L片吊于庫頂，應加2.5-5cm木龍骨橫襯，尤其5.2m、6.2m規格的鋁排管，吊裝點6個，需要在庫板頂上加厚度5cm的木龍骨橫襯，以保證鋁排管結霜后的承載強度。同時為避免吊鉤冷橋效應，在吊鉤穿過庫板的外端用發泡劑等。保溫材料密封，防止通過吊鉤散冷。
以上就是小編今天給大家?guī)淼?strong>冷庫建造節能鋁排管的連接及注意事項，大家了解了嗎？希望以上內容內容可以幫助到大家！冷庫建造就找聚鑫制冷！
